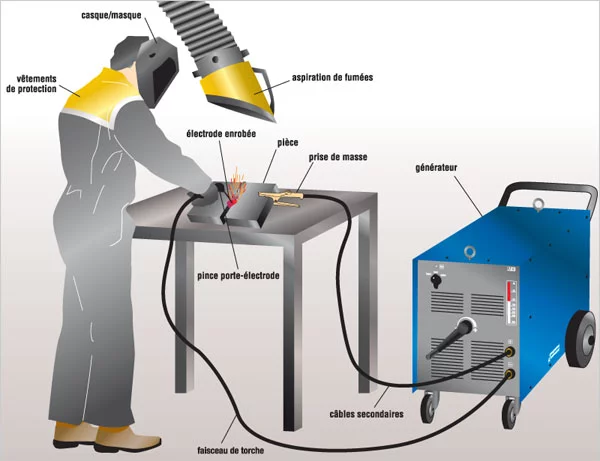

Installation type manuelle

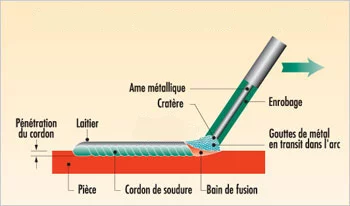

La soudure à l’arc avec électrode enrobée se réalise à partir d’un arc électrique créé entre l’âme métallique de l’électrode et la pièce à souder. L’énergie calorifique de l’arc fait fondre localement la pièce à assembler et l’âme métallique de l’électrode pour constituer le bain de fusion. Un générateur électrique fournit le courant continu ou alternatif avec une intensité variable.
La variation de l’intensité est fonction de différents paramètres comme :
- Le diamètre de l’électrode, la nature de l’enrobage,
- La position de soudage,
- Le type d’assemblage,
- La dimension et la nuance métallurgique des pièces à assembler.
- La tension à vide du poste à souder doit être supérieure à la tension d’amorçage (surtout en courant alternatif). Sa valeur doit être comprise entre 40 et 80V.
Choix d’un poste à souder
L’alimentation: Monophasée ou Triphasée,
L’intensité secondaire: IS : 20 A à 500 A,
La tension à vide: UO : 45 V à 100 V,
Le facteur de marche: pour tester les postes à souder et en évaluer l’intensité nominale, on fait appel à un facteur de marche. Supposons par exemple que le courant nominal de fonctionnement d’un poste de soudage soit de 225 ampères à un facteur de marche de 20 %. Cela signifie que, dans une période de 10 minutes, le poste de soudage peut fonctionner pendant un total de 2 minutes à cette intensité, et doit être au repos le reste du temps, soit 8 minutes, afin de pouvoir refroidir. Si le poste de soudage est utilisé à une plus faible intensité, le facteur de marche est plus élevé. (Vous pouvez souder plus longtemps à plus faible intensité et en écourtant la période de refroidissement.)
Le diamètre de l’électrode: Ø1.6mm : 40 A, Ø 2.5mm : 85 A, Ø 3.2mm : 110 A, Ø 4mm : 150 A,
Les électrodes enrobées
- Les rutiles: usage courant en serrurerie, métallerie, mécanosoudure et petits travaux,
- Les basiques: usage pour des assemblages pour résistance mécanique: pont, grue, armement,
- Les inox: utilisées dans l’industrie chimique, alimentaire,
- Les cellulosiques: utilisées pour pipeline, industrie pétrolière, transport du gaz,
- Les fontes: utilisées pour les réparations.
